Hai...Balik lagi dengan saya Dimas a.k.a Dimboy,kali ini saya akan membahas tentang cara membuat Qemu mikrotik di GNS3 Windows.
Qemu ini dapat digunakan untuk melakukan berbagai simulasi seperti simulasi remote router cisco atau mikrotik.Untuk kalian yang ingin belajar mikrotik tapi tidak punya device aslinya bisa menggunakan Qemu mikrotik yang nantinya dimasukan ke environment GNS3 untuk belajar sintaksnya.
OKEH..LANGSUNG SAJA KE PRAKTEK..!
1.Download terlebih dahulu ISO Mikrotiknya,disini saya menggunakan ISO mikrotik versi 2.9.1.Kalau sudah kalian buat folder untuk menaruh Iso serta image mikrotik yang akan dibuat nanti.Lalu copy File ISO mikrotiknya ke dalam folder tersebut.
[dimboy@dimboy ~]$ cd /home/dimboy/GNS3/Qemu/
[dimboy@dimboy Qemu]$
3.Lalu buat file image mikrotiknya dengan perintah :
[dimboy@dimboy Qemu]$ qemu-img create -f qcow2 mikrotik.img 256MLalu pastikan keluar tulisan "Formatting 'mikrotik.img' blablabla" seperti yang dibawah kotak merah di gambar bawah.kalau keluar berarti pembuatan image berhasil.
qemu-img : adalah perintah untuk membuat image dengan qemu
create : perintah untuk membuat img
qcow2 : format harddisk
mikrotik.img : Nama untuk file imagenya nanti
64M : memory yang digunakan ketika menjalankan image tersebut
4.Lalu install Iso mikrotiknya menggunakan aplikasi emulator Qemu yang biasanya sudah ada default di GNS3 nya.Install menggunakan perintah :
[dimboy@dimboy Qemu]$ qemu-system-x86_64 mikrotik.img -cdrom mikrotik-6.29.iso -boot d
Penjelasan :
A/All : Untuk memilih semua opsi
I/Install : untuk menginstall opsi yang sudah dipilih semua itu
N/No : untuk tidak menyimpan konfigurasi yang lama jika ada
Y/Yes : untuk melanjutkan installasi
6.Lalu kalau sudah selesai installnya kalian close saja kotak Qemunya.Lalu kita langsung buka GNS3
Di GNS3 ini kita akan menambahkan file image yang sudah kita buat tadi kedalam environtment GNS3 untuk dijadikan router simulasi nantinya.
8.lalu pilih "Qemu VMs => New" untuk menambahkan qemu baru.
9.Lalu masukan nama untuk Qemunya(Bebas) ,dan typenya biarkan default.Lalu klik next.
10.Lalu pada parameter Qemu binary biarkan default saja,lalu untuk memorinya kalian sesuaikan dengan yang tadi ketika kalian membuat file .img di terminal sebelumnya.karena sebelumnya memory yang saya gunakan adalah 64M jadi saya masukan 64 MB pada taha ini.
11.Lalu kita browse file image mikrotk yang sudah kita buat tadi.Klik Browse
12.Lalu pilih file imagenya.Klik Open
13.Lalu klik Finish
14.Setelah itu jika kalian ingin mengganti icon "Qemu Guest" menjadi icon router kalian bisa lihat di Artikele DISINI .Tapi kalau tidak kalian langsung saja klik Appy lalu Ok.
15.Lalu drag and Drop devicenya
16.Lalu nyalakan router dengan cara klik icon segitiga hijau seperti yang saya kotakin merah.
17.Lalu klik kanan pada router dan pilih console untuk memulai sesi remote router
18.Lalu tunggu hingga proses ini selesai.

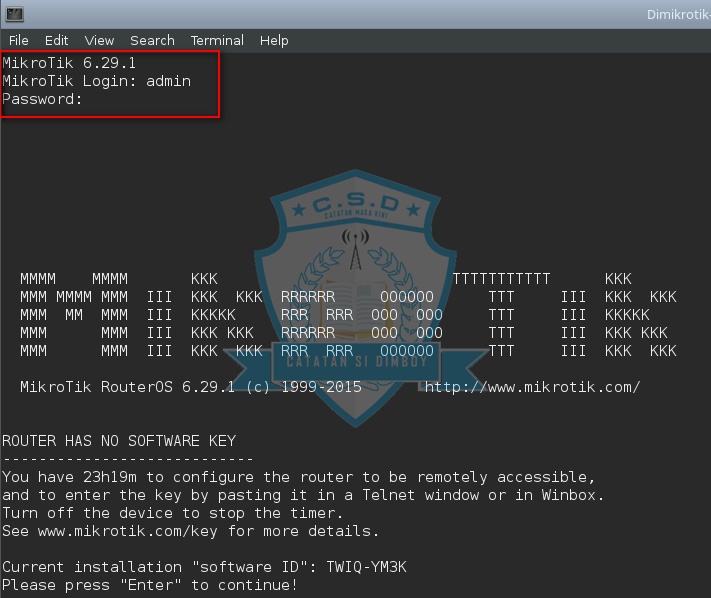

*NOTE: Mikrotik login default nya adalah Admin Dan passwordnya kosong,jadi di enter saja
Menambah Interface
Lalu ada tambahan disini yaitu tentang menambah port di router GNS3.kalu ingin agar router tidak hanya memiliki 1 atau 2 interface saja cara ini bisa kalian lakukan.
1.kalian Buka tab preferences.Caranya adalah dengan tekan (Ctrl + Shift + P)
2.Lalu kalian pilih Device yang ingin kalian tambahkan interfacenya.Lalu klik Edit.
3.Lalu pilih tab Network,dan isi Adapters sesuai dengan banyaknya port yang anda inginkan .Disini saya mengisi 5 karena maksimal port device yang saya gunakan hanya 5.Lalu ubah pada bagian Name format.Ubah yang sebelumnya {0} menjadi {port1} supaya interfacenya dimulai dari 1,seperti ethernet1.
4.Kalau sudah kalian Apply lalu Ok.
5.Lalu lihat Interfacenya,apakah sudah bertambah atau belum.
